네트워크 실습 공부를 위한 Cisco Packet Tracer 2일

1일차에 이어 해보도록 하겠습니다.





이번엔 라우터 설정을 해보겠습니다.



라우터를 클릭하여 CLI 창에서 설정을 해줍니다.

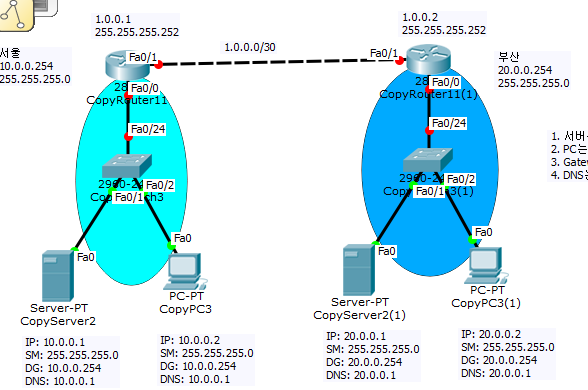

위 그림에서 왼쪽 라우터 부터 아래 명령어를 사용하여 라우터 설정을 해줍니다.



enable : 관리자 모드로 전환
configure terminal : 환경 변수 설정 터미널로 변환
host Seoul_R1 : 호스트명을 Seoul_R1으로 변환
enable password babo1 : 관리자 패스워드 babo1로 변환
enable secret babo2 : 관리자 패스워드 babo2로 암호화화여 변환 (일반 password보다 우선적용)
no ip domain-lookup : 명령어 잘못 입력시 DNS서버를 찾지 않도록 설정
service password-encryption : 패스워드 암호화

line con 0 : line-config 터미널로 변환
password babo3 : CLI 처음 로그인할 때 비밀번호 설정
login : 로그인 할 때 적용
exec-timeout 0 0 : 아무것도 안할 때 로그아웃 되는 시간 설정 ("분" "초" 형식으로 설정)
logging synchronous : 화면 동기화
exit : 나가기

interface fastethernet 0/0 : 0/0 포트의 설정 터미널 접속
ip address 10.0.0.254 255.255.255.0 : 라우터의 Gateway IP 설정
no shutdown : 이 명령어를 쳐야 적용 (IP 설정을 변경한 후에는 습관적으로 사용하자)
exit

interface fastethernet 0/1 : 0/1 포트의 설정 터미널 접속
ip address 1.0.0.1 255.255.255.252 : 라우터의 IP 설정
no shutdown : 이 명령어를 쳐야 적용 (IP 설정을 변경한 후에는 습관적으로 사용하자)
exit

ip route 20.0.0.0 255.255.255.0 f0/1 : 외부 라우터의 IP 설정
do write : 설정사항 적용 (=commit과 비슷한 역할)



동일한 방식으로 오른쪽 라우터에도 적용하면 모든 설정이 완료가 됩니다.
